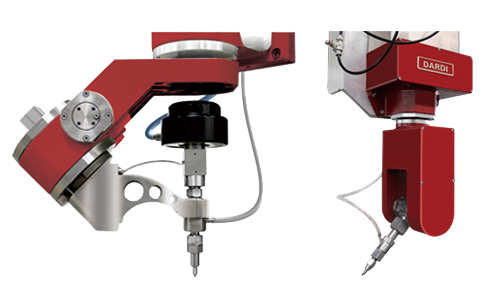

Режущие головки для гидроабразивной резки

Компания DARDI предлагает 5-осевые режущие головки, обеспечивающие высокоточную резку с высокой скоростью и надёжностью. Эти модели - результат многолетней доработки и были высоко оценены сотнями клиентов. Производительность наших режущих головок на 30%–200% выше, чем у традиционных систем. Все 5-осевые головки серии AB соответствуют стандарту Q/32015 ADD004-2012.

  • X-5 AB - 5-осевая режущая головка
    1. Режущие головки

    2. X-5 AB разработана для резки под малым углом и вертикальной резки. Особенно хорошо подходит для обработки камня и керамической плитки. Оснащена специальным механизмом управления фаской (AB - 5 осей), позволяющим резать под углом в обратную сторону, чтобы получить бесшовную стыковку плитки и камня и сократить объём шлифовки и полировки.

    Особенности
    1. Управляется интеллектуальным ПО, автоматически выполняет резку по отсканированным контурам. Поддерживает автоматическое склеивание изображений, модуляцию и затенение, позволяя реализовать любые дизайнерские идеи.
    2. Программа поддерживает разборку и раскладку графики для повышения эффективности, а функция кругового выреза помогает минимизировать отходы материала.
    3. Используются алмазные сопла и износостойкая трубка для подачи абразива, что уменьшает необходимость частой замены комплектующих и снижает затраты на обслуживание.
    4. В комплект входит система управления ESA CNC и программное обеспечение IGEMS 3D CAD/CAM - мощные и удобные инструменты для работы.
    Характеристики
    1. Угол фаски (ось B): ±10°
    2. Угол отклонения от вертикали (ось A): ±10°
    3. Точность позиционирования: 0.1мм ±0.15мм
    4. Привод: сервомотор
    5. Метод управления: цифровое управление
  • X-5 AC - 5-осевая режущая головка
    1. Режущие головки

    2. X-5 AC эффективно решает проблемы, с которыми сталкиваются традиционные установки гидроабразивной резки. Поддерживает резку под большими углами и трёхмерную резку. Легко справляется с задачами резки без конуса, фасок, снятия кромок, обработки поверхностей и прочего.

    Особенности
    1. Автоматическая коррекция угла с помощью удобной ЧПУ-системы.
    2. Ось C оснащена гармоническим приводом, обеспечивающим высокую точность позиционирования и минимальный люфт.
    3. Встроенный поворотный узел на оси C предотвращает передачу вибраций на головку и устраняет ошибки, вызванные износом пескоподающей трубки.
    4. Лёгкий и компактный клапан включения/выключения с высокой скоростью реакции.
    5. Угол наклона при вертикальной резке - менее 1°, что обеспечивает чистый срез.
    Характеристики
    Угол резки Ось A  ±60° or ±90°
    Ось C  ±360°
    Точность позиционирования  ±60°
